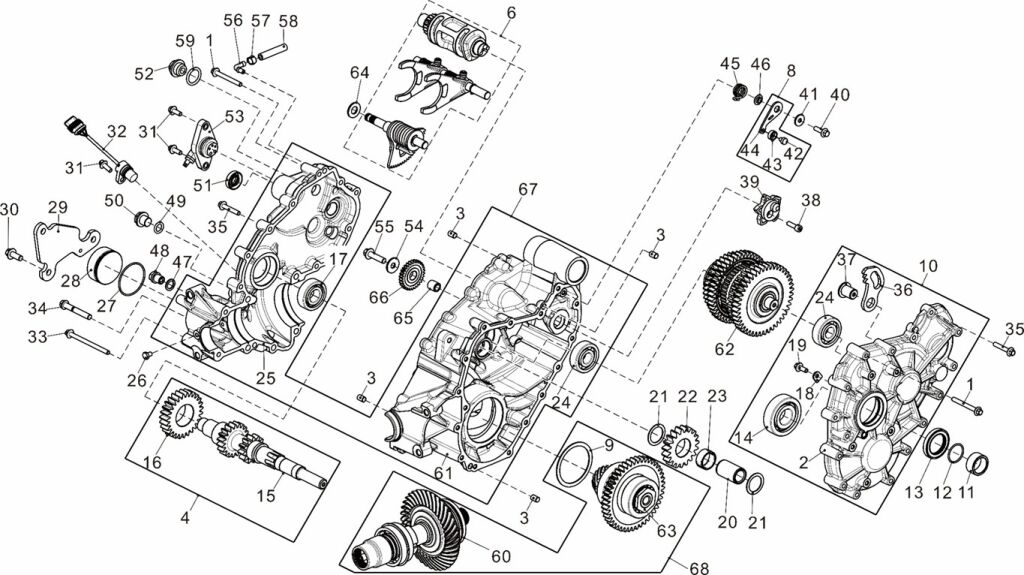

TRANSMISSION EXPLODED VIEW

  • Kód produktu  LIN_5_E19-1_Landforce-1000
MODEL:
Ref. č Obr. Kód p. Popis p. ks Cena za 1 ks Dostupnost
68 87689 Final Output Bevel Gear Assembly (No.9, 60, 63 used in pairs)  1 € 585,87 € 721
NA DOPYT
48 87348 Drain bolt  1 € 2,64 € 3
NA DOPYT
47 87347 Shim  1 € 2,15 € 3
NA DOPYT
46 87312 Shim  1
NA DOPYT
45 87311 Rocker arm torsion spring  1
NA DOPYT
44* 87310 Gear Locking Rocker Arm  1
NA DOPYT
43* 87309 Gear Locking Wheel  1
NA DOPYT
42* 87308 Swing Rivet  1
NA DOPYT
41 87307 Shim  1
NA DOPYT
39 87306 Plum Blossom Cam  1 € 15,62 € 19
NA DOPYT
38 12196 Bolt M6X20  1 € 2,15 € 3
NA DOPYT
37* 87305 Cross-shaft bushing  1 € 9,50 € 12
NA DOPYT
36* 87304 Parking Swing Arm  1 € 10,17 € 13
NA DOPYT
34 11959 Bolt M8X55  5
NA DOPYT
33 87346 Bolt M6X85  2 € 2,15 € 3
NA DOPYT
32 87345 Speed Sensor  1 € 22,31 € 27
NA DOPYT
49 87349 Sealing ring for fastening bolts  1 € 2,15 € 3
NA DOPYT
50 87350 Tightening bolt  1 € 2,23 € 3
NA DOPYT
67 87688 Intermediate Housing Assembly (No.17, 24, 25, 61 used in pairs)  1 € 405,21 € 498
NA DOPYT
66 87330 Intermediate transition gear  1 € 15,04 € 19
NA DOPYT
65 87329 Bushings  1 € 5,70 € 7
NA DOPYT
64 87328 Washer  1 € 2,15 € 3
NA DOPYT
63* 87595 Drive Bevel Gear Assembly  1 € 273,88 € 337
NA DOPYT
62 87594 Secondary Shaft Assembly  1 € 470,41 € 579
NA DOPYT
61* 87320 Intermediate box  1 € 253,97 € 312
NA DOPYT
60* 87593 Driven Bevel Gear Assembly  1 € 322,31 € 396
NA DOPYT
58 87357 Oil pipe 6X10X400  1 € 2,15 € 3
NA DOPYT
57 87356 Earless clamp  1 € 2,15 € 3
NA DOPYT
56 87355 Vent pipe  1 € 2,15 € 3
NA DOPYT
54 87331 Shim  1 € 2,15 € 3
NA DOPYT
53 87354 Display Switch  1 € 20,83 € 26
NA DOPYT
52 87275 Fuel cap  1 € 2,15 € 3
NA DOPYT
51 87351 Oil seal  2 € 4,88 € 6
NA DOPYT
29 87344 Plug cover  1 € 6,28 € 8
NA DOPYT
28 87343 Plug  1 € 7,11 € 9
NA DOPYT
6 87589 Shifting Device Assembly  1 € 219,59 € 270
NA DOPYT
5 87588 Rear Box Assembly  1 € 139,34 € 171
NA DOPYT
4 87587 Input Shaft Assembly  1 € 151,16 € 186
NA DOPYT
3 87277 Positioning Pin  4 € 2,15 € 3
NA DOPYT
2* 87276 Front Box  1 € 101,82 € 125
NA DOPYT
1 11446 Bolt M6X55  15 € 2,15 € 3
NA DOPYT
59 O-RING 18x3.55 (Ref. č 59) 10844 O-RING 18x3.55  1 € 2,40 € 3
SKLADOM
55 BOLT M8×30 (Ref. č 55) 11347 BOLT M8×30  1 € 8,02 € 10
SKLADOM
40 10110W BOLT M6X20  1 € 8,76 € 11
NA DOPYT
35 10186W BOLT M6X35 (FLANGE)  11 € 8,76 € 11
NA DOPYT
31 BOLT M6X16 (Ref. č 31) 10183W BOLT M6X16  3 € 8,76 € 11
SKLADOM
30 Hexagon Flange Bolt M8×20 (Ref. č 30) 11492 Hexagon Flange Bolt M8×20  3 € 2,40 € 3
SKLADOM
24* Bearing 6303 (Ref. č 24*) 26013 Bearing 6303  2 € 12,81 € 16
SKLADOM
17* BEARING 6204 (Ref. č 17*) 10062 BEARING 6204  1 € 7,36 € 9
SKLADOM
7 87590 Intermediate Box Assembly  1 € 260 € 320
NA DOPYT
8 87591 Rocker Arm Assembly  1 € 24,21 € 30
NA DOPYT
27 87342 O-ring  1 € 2,15 € 3
NA DOPYT
26 12187 Bolt M6X8  1 € 2,15 € 3
NA DOPYT
25* 87341 Rear Box  1 € 134,30 € 165
NA DOPYT
23 87293 Needle roller bearing  1 € 2,15 € 3
NA DOPYT
22 87292 Reverse Transition Gear  1 € 20,58 € 25
NA DOPYT
21 87291 Shim  2 € 2,15 € 3
NA DOPYT
20 87290 Bushings  1 € 5,04 € 6
NA DOPYT
18* 87289 Bearing Retaining Plate  1 € 2,15 € 3
NA DOPYT
16* 87288 High-Speed Active Gear  1
NA DOPYT
15* 87287 Input shaft  1
NA DOPYT
13 87286 Oil seal  1 € 6,03 € 7
NA DOPYT
12 87285 O-ring  1 € 2,15 € 3
NA DOPYT
11 87284 Bushings  1 € 8,68 € 11
NA DOPYT
10 87592 Front Box Assembly  1 € 142,73 € 176
NA DOPYT
9* 87282 Bearing shim  1 € 2,15 € 3
NA DOPYT
14* BEARING 6305C3 (Ref. č 14*) 10855 BEARING 6305C3  1 € 32,81 € 40
SKLADOM
Kód produktu LIN_5_E19-1_Landforce-1000
typ rozkresu: ENGINE PARTS
ZNACKA: LINHAI
TYP: LINHAI 1000
MODEL: Landforce 1000
